上海吉邁閥門制造有限公司主要生產≦HH47、H47XF、HDH47X蝶式緩沖止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.
產品概述：

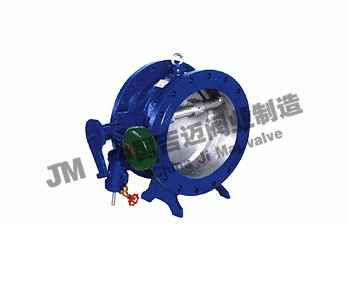

HH47、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。
原理特點
蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥是工業用水和城市排污的最佳產品。
主要零件材料
|
零件名稱
|
閥體
|
蝶 板
|
密封圈
|
閥桿
|
填料
|
|
材料
|
灰鑄鐵
碳鋼
|
灰鑄鐵、鑄鋼、球墨鑄鐵
|
丁腈耐油橡膠、
氯丁橡膠
|
不銹鋼
|
聚四氟乙烯
|
主要技術參數
|
型號
|
公稱壓力
PN(MPa)
|
試驗壓力Ps(MPa)
|
工作壓力
P(MPa)
|
介質溫度
(℃)
|
適用介質
|
|
殼體
|
密封
|
|
H47X、H47H、H47X、
H47H、H47Xf、HD47X
|
1.0
|
1.5
|
1.1
|
1.0
|
0-80℃
|
水、油品
海水、污水
|
|
1.6
|
2.4
|
1.75
|
1.6
|
|
2.5
|
3.75
|
2.75
|
2.5
|
主要外形尺寸(法蘭連接尺寸：PNl0、16、25按JB／T79 94標準）
|
公稱通徑
DN(mm)
|
尺 寸(mm)
|
|
L
|
H
|
B1
|
B2
|
|
200
|
230
|
550
|
540
|
600
|
|
250
|
250
|
630
|
600
|
700
|
|
300
|
270
|
690
|
650
|
740
|
|
350
|
290
|
780
|
710
|
800
|
|
400
|
310
|
860
|
770
|
870
|
|
450
|
330
|
910
|
830
|
920
|
|
500
|
350
|
980
|
900
|
1000
|
|
公稱通徑
DN(mm)
|
尺 寸(mm)
|
|
L
|
H
|
B1
|
B2
|
|
600
|
390
|
1070
|
1090
|
1250
|
|
700
|
430
|
1220
|
1200
|
1360
|
|
800
|
470
|
1320
|
1320
|
1480
|
|
900
|
510
|
1430
|
1420
|
1580
|
|
1000
|
550
|
1550
|
1550
|
1700
|
|
1200
|
630
|
1800
|
1780
|
1950
|
|
1400
|
710
|
1980
|
2000
|
2175
|

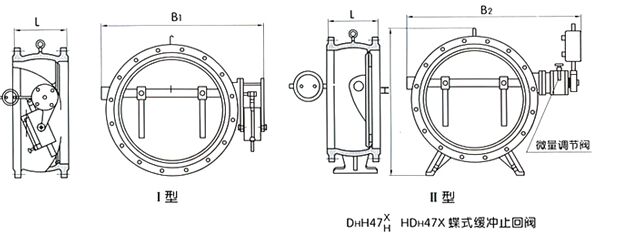

HH47、H47XF、HDH47X蝶式緩沖止回閥結構圖紙：
