產品型號：H74H,H74X
產品口徑：DN50-DN600
產品壓力：1.0mpa-6.4mpa
連接方式：對夾
閥體材質：鑄鐵，鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H74H,H74X對夾旋啟式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

H74H、H74X對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計，相比傳統的旋啟式止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。

【產品特點】

1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8
2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20
3、閥瓣關閉快速，水錘壓力小
4、水平管道使用，安裝方便

【執行標準】

設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

【產品型號】

材質	型號
WCB	H74H/X-16C,H74H/X-25,H74H/X-40
304	H74H/X-16P,H74H/X-25P,H74H/X-40P
316	H74H/X-16R,H74H/X-25R,H74H/X-40R

【產品性能規范】

對夾單瓣旋啟式止回閥性能規范

公稱壓力（MPa）		1.6	2.5	4.0
密封試驗壓力（MPa）		1.76	2.75	4.4
殼體試驗壓力（MPa）		2.4	3.75	6.0
適用溫度（℃）		WCB≤350，304/316≤200
材料	閥體	WCB,304,316
	閥板	WCB,304,316
	密封圈	合金鋼,橡膠

【主要外形連接尺寸】

對夾單瓣旋啟式止回閥外形尺寸(mm)

通徑 DN	L		D1	D
通徑 DN	PN1.0、1.6MPa	PN2.5、4.0MPa	D1	1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	19	19	25	109	109	109	109
65	19	19	38	129	29	129	129
80	19	19	46	144	144	144	144
100	19	19	71.5	164	164	170	170
125	19	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	29	140	275	275	286	293
250	29	38	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	51	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-

H74H、H74X對夾單瓣旋啟式止回閥結構圖紙：

H74H、H74X對夾單瓣旋啟式止回閥結構圖紙

上一個產品：H76X型對夾雙瓣式止回閥

下一個產品：JHL41X多功能止回閥

超碰97网_九九九九九国产_国产精品久久片_美女黄的免费视频_欧美一级做a爰片免费视频_日韩在线理论

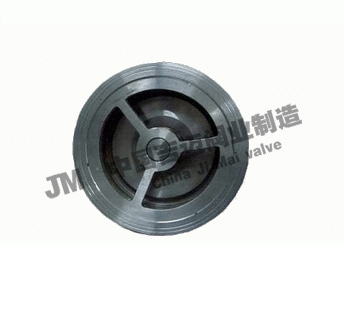

H74H、H74X對夾單瓣旋啟式止回閥
